Eine Kleinanlage die wachsen kann!


Heute möchte ich euch einen Gleisplan vorstellen, der bei Bedarf noch erweitert werden kann.
Dies ist sogar nachträglich noch möglich!
Trotzdem fehlt es weder an Rangiermöglichkeiten noch an Abwechslung, obwohl selbst die "große" Variante gerade mal 120 x 65 cm groß ist!

Kleine Variante:


Die kleine Variante des Gleisplanes, welche knapp einen 110 x 54 cm groß ist, besteht aus einer liegenden Acht mit einem kleinen Bahnhof.
Vom Bahnhof zweigt ein Gleis zu einem kleinen Betriebswerk mit Lokschuppen und zu einem Kieswerk ab.


Überspannt wird diese Zufahrt von einer Brücke mit anschließendem Viadukt. Hier habe ich mich an den bekannten Produkten von Faller und Kibri orientiert, auch was die Höhe angeht.
Damit ist diese Brücke auch für Anfänger einfach zu bauen.


Zusammen mit der Runde ums Dorf ergibt sich eine relativ lange Panoramastrecke auf der man die Züge schön von allen Seiten beobachten oder für ein Foto in Szene setzen kann.

Die Steigung beträgt zwar ordentliche 3,8%, aber dieser Gleisplan ist eh nicht für lange Züge oder Schnellzugwaggons geeignet.

Technische Daten:

Anlagengröße: 110 cm x 54 cm
Spur: N
Gleissystem: Fleischmann piccolo Bettungsgleise
Steigungen: 3,8%
kleinster Radius: 192 mm (R1)

Gleisplan:


Stückliste:



Große Variante:

Falls man mehr Platz zur Verfügung hat oder die kleine Variante nachträglich erweitern möchte kann man dies ohne Probleme tun!


Die große Variante beinhaltet im Prinzip die komplette kleine Variante und ergänzt diese um einen zusätzlichen äußeren Kreis, sowie einen Schattenbahnhof.
Dieser Gleisplan ist dann mit 120 cm x 65 cm auch noch sehr kompakt, bietet aber vollen Zweizugbetrieb und Abwechslung aus dem Schattenbahnhof.
Dafür sind lediglich ein paar Änderungen an der linken Bahnhofsausfahrt, sowie der Einbau einer Doppelkreuzungsweiche rechts nötig.


An den Schattenbahnhof kommt man von Hinten gut ran, falls da mal etwas sein sollte.


Wenn man nur den Außenbogen des Schattenbahnhofes fährt, dann ist dieses Oval sogar komplett in Radius R2 (225 mm) gehalten.

Technische Daten:

Anlagengröße: 120 cm x 65 cm
Spur: N
Gleissystem: Fleischmann piccolo Bettungsgleise
Steigungen: 3,8%
kleinster Radius innen: 192 mm (R1)
Radius außen: 225 mm (R2)

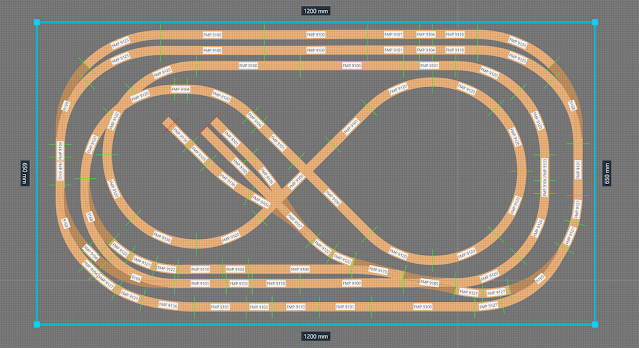

Gleisplan:


Stückliste:

Stückliste für den kompletten Aufbau der großen Variante:

Die Gleispläne beider Varianten sind in meinen Augen auch sehr gut als Schauanlage oder sogar zum Einmessen von Digitalloks geeignet.

Ich wünsche viel Spaß beim Nachbauen, übernehme aber natürlich keine Haftung!
